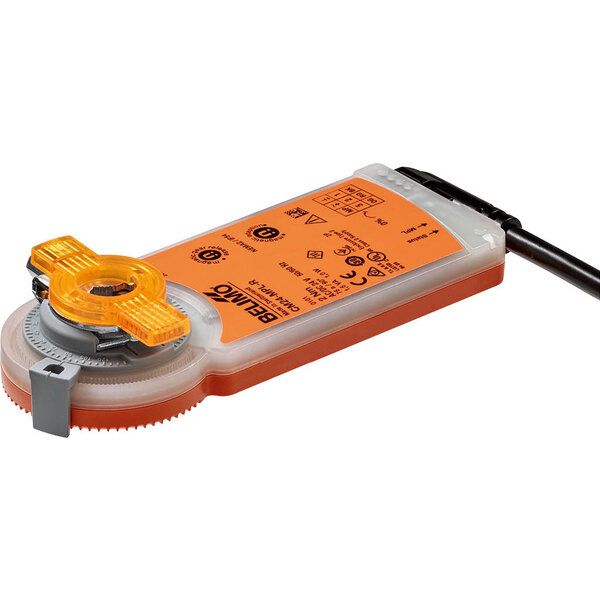

Drehantrieb zur stetigen Verstellung von
2- und 3-Weg Regelkugelhahnen DN15-DN20.
Direktmontage auf Kugelhahn mit einer
zentralen Schraube.
Montagelage bezogen auf den Kugelhahn in
90 Grad Schritten waehlbar.
Ueberlastsicher und endschalterlos,
Stromabsenkung in Ruhestellung.
Drehmoment: min. 2 Nm @ Nennspannung
Nennspannung: AC 24 V 50/60 Hz, DC 24 V
Ansteuerung: kommunikativ via MP-Bus
Stellsignal Y: via MP-Bus
Drehwinkelsynchronisation
Leistungsverbrauch:
- Betrieb: 1 W @ Nennmoment
- Ruhestellung: 0,5 W
- Dimensionierung: 1,5 VA
Anschluss: Kabel 1 m, 3 x 0,75 qmm
Handverstellung: Getriebeausrastung
mit Magnet
Laufzeit: 75 s
Schutzklasse: III Schutzkleinspannung
Schutzart: IP54
EMV: CE gemaess 2014/30/EU
Kompakte Bauweise, platzsparend, in
Verbindung mit Kugelhahn DN 15 nur 79 mm
Bauhoehe (*).
(*) bei DN 20 - 82mm Gesamtbauhoehe.
Einstellbarer kvs-Wert, Einstellskala.
Fabrikat: Belimo
Typ: KR24-MPL
