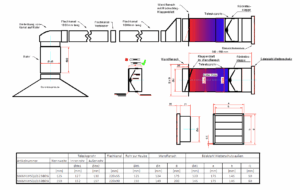

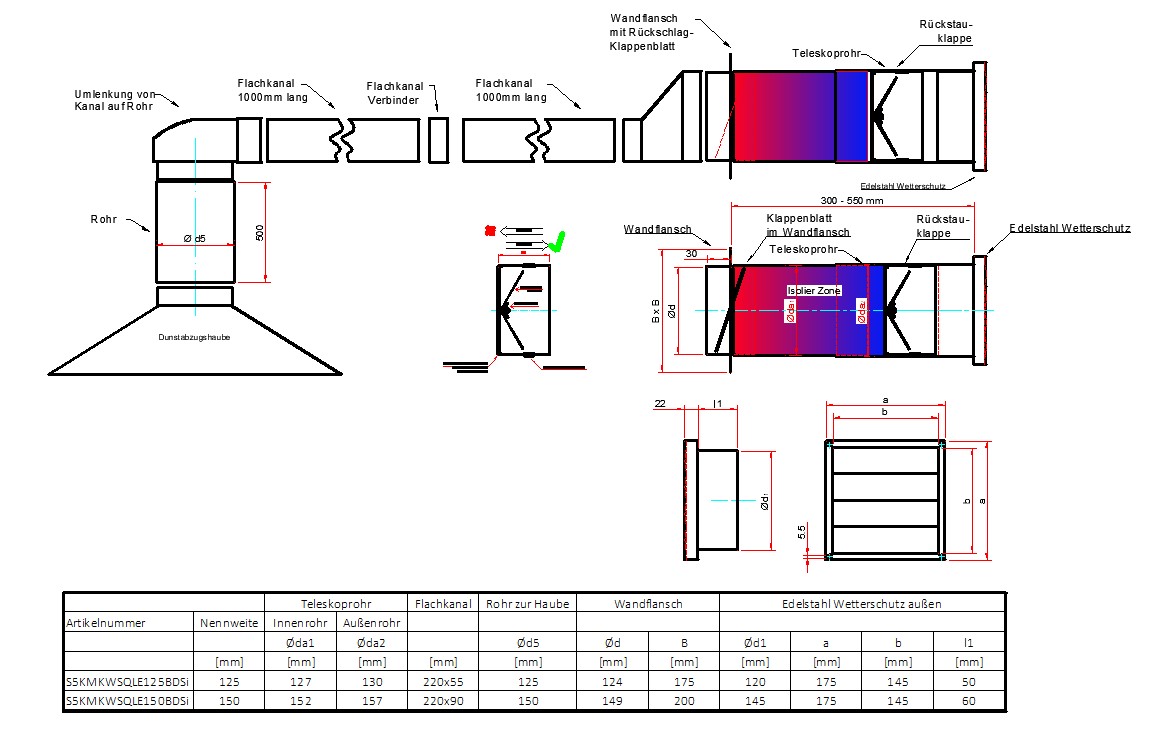

Mauerkasten Ø150 mit Flachkanal Set, Edelstahl Wetterschutzgitter

in den Nennweite 150

• Teleskop Rohr ausziehbar von 300mm Länge auf 580mm Länge
• Wandflansch zum Abdecken der Kernbohrung, mit Klappenblatt
• Wetterschutzgitter WSQLE aus Edelstahl mit beweglichen Lamellen, Lamellen öffnen sich bei eingeschalteter Haube und schließen bei abgeschalteter Haube. Mit Gummidichtband zum Anschluss an die Außenfassade.
• Mit Gummidichtband zum Anschluss an die Außenfassade
• Mit 4 Stück Edelstahl Schrauben zur Gitter Montage außen

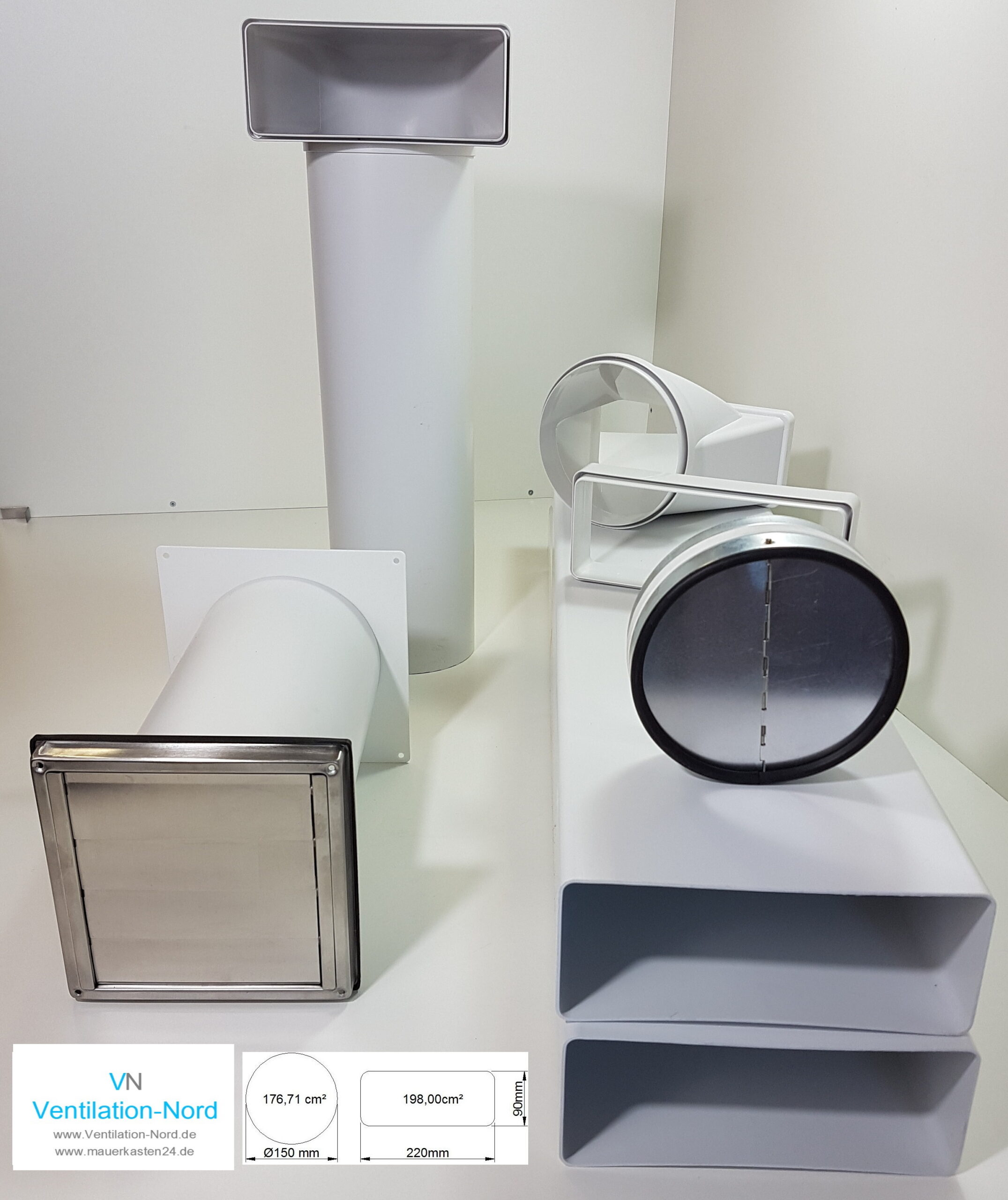

• mit Kanalset bestehend aus:
  • Übergangsstück zum Übergang von Rund am Wandflansch zu Flachkankal
    assymetrisch, kann gedreht werden damit der Kanal direkt unter der Decke verläuft,
    oder um 180° gedreht auf dem Oberschrank verläuft
  • 2x Kanal je 1,0m lang
  • 1x Nippelverbinder zum Verbinden der beiden Kanalstücke
  • Übergangsstück zum Übergang von Flachkanal auf Rund, strömungsgünstig
  • 1x 90° Umlenkung von Kanal auf Rohr, runter zur Haube
  • 1x Rohr 0,5m lang

    Optionen:

  • Edelstahl Insektenschutzgitter für Wetterschutz außen, kann werkzeuglos zur evtl. Reinigung entnommen werden
  • Edelstahl Wertterschutz für außen in Edelstahl „Natur“ unbehandelt, Pulverbeschichtet weiß RAL906, anthrazit RAL7016, schokoladenbraun RAL8017, Schrauben in Gitter Flarbe dabei.
  • Nennweite 150


    Durchmesser Mauerkasten	Flachkanal Querschnitt
    Ød	Breite x Höhe
    [mm]	[mm]
    100	110×55
    125	220×55
    150	220×90

Blower Door Zertifikat für Kunststoff Doppelklappen im Teleskoprohr hier als PDF zum download

Blower Door Zertifikat Naber Thermobox hier als PDF zum download

Montageanleitung für Kernbohrung und Mauerkasten Einbau hier als PDF zum download
